Norges
ambassad i Stockholm

Husarkitektuppdrag för Statsbygg

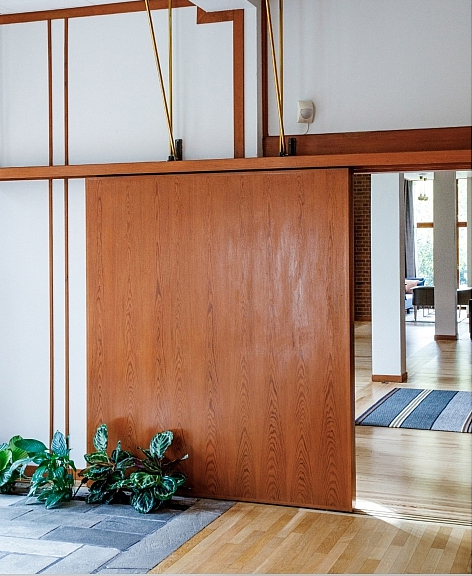

Vi har jobbat som husarkitekter på Norges ambassad vid Gärdet sedan 2017. Byggnaden ritades som vinnande förslag i en arkitekttävling 1948. Arkitekt var Knut Knutsen, en central gestalt inom nordisk byggnadskonst vi mitten av seklet. Ambassaden i Stockholm anses vara hans mest betydande verk.

På uppdrag av Statsbygg har vi deltagit i flera spännande renoveringar och varsamma moderniseringar av byggnaden.

Det har givit oss intressanta inblickar i Knutsens tankar om demokratisk arkitektur och en fördjupad förståelse för vad hållbar arkitektur verkliggen handlar om.

Byggnaden är idag väl bevarad såväl exteriört som interiört. Vissa förändringar har gjorts, men rumsupplevelsen är i stort intakt, särskilt i representationsrummen. Många originaldetaljer, ytskikt och möbler finns även bevarade runt om i byggnaden. Knutsens ställning som nyskapare, fritänkare och central gestalt inom nordisk arkitektur bidrar till byggnadens status som kulturarv. Den har som enskilt verk stort konstnärligt/ arkitektoniskt och historiskt värde. Huset används än idag för samma ändamål som det ritades för och fungerar bra. Byggnaden är blåklassad av Stockholms stadsmuseum.


03. Norges ambassad

ABF-huset

Stockholm



Karaktäristisk byggnad ritad av Helge Zimdal, invigd 1961. Används fortfarande för samma stora bredd av verksamheter som den ursprungligen planerats för: folkbildning, kultur, samhällsdebatt och nöjesliv. På 1960-talet drevs den legendariska jazzklubben Gyllene Cirkeln här. Vi har deltagit i diverse ombyggnader och restaureringar i olika delar av byggnaden.

Byggnaden är grönklassad av Stockholms stadsmuseum. Draken Arkitektur AB  har på uppdrag av fastighetsägaren arbetat olika utredningar och ombyggnadsprojekt i olika delar av huset. En viktig uppgift har varit att för brukarna förklara de historiska och arkitektoniska värdena.  ABF har ett starkt behov av att förnya sig och nå ut till en större publik. Att förena dessa önskemål med en varsam attityd till byggnaden är en svår men spännande utmaning. Vi har arbetat tillsammans med brukare, fastighetsägaren och olika konsulter.

ABF-huset med många fina kvaliteter från 50-talet, inrymmer publika lokaler för kultur,    utbildning och kursverksamhet. Ett våningsplan med kontorslokaler byggdes om för ytterligare utbildningslokaler. Behov och önskemål på större lärosalar samt öppnare     och mer flexibla lokaler har tillgodosetts genom omdisponering till nya kommunikations-  och uppehållsytor från vilka större salar nås, utformat med en genomgående tanke på varsamhet och bibehållande av byggnadens kvaliteter






Manillaskolan

Husarkitektuppdrag för Statens fastighetsverk.


Manillaskolan på Södra Djurgården var landets första skola för döva och blinda barn.
Den nuvarande huvudbyggnaden uppfördes på 1860-talet och är statligt byggnadsminne. Det förvaltas av Statens fastighetsverk och vi har fått uppdraget som husarkitekter. Vår roll är att bistå förvaltarna så att nödvändigt underhåll, reparationer och oundvikliga förändringar genomförs på bästa sätt, utan att de kulturhistoriska värdena äventyras. Det innebär ett nära samarbete med olika specialister och hantverkare.

01.


02.


03.








01.

Omläggning skiffertak m.m
S:t Eriks kyrka, Sollentuna.


Generalkonsultuppdrag åt Sollentuna församling 2024


01.Södervy mot takfall.

02. Grythytteskiffer.
.

02.


01.



07.



Fasadrenovering 2024
Manillaskolan

Husarkitektuppdrag för Statens fastighetsverk.

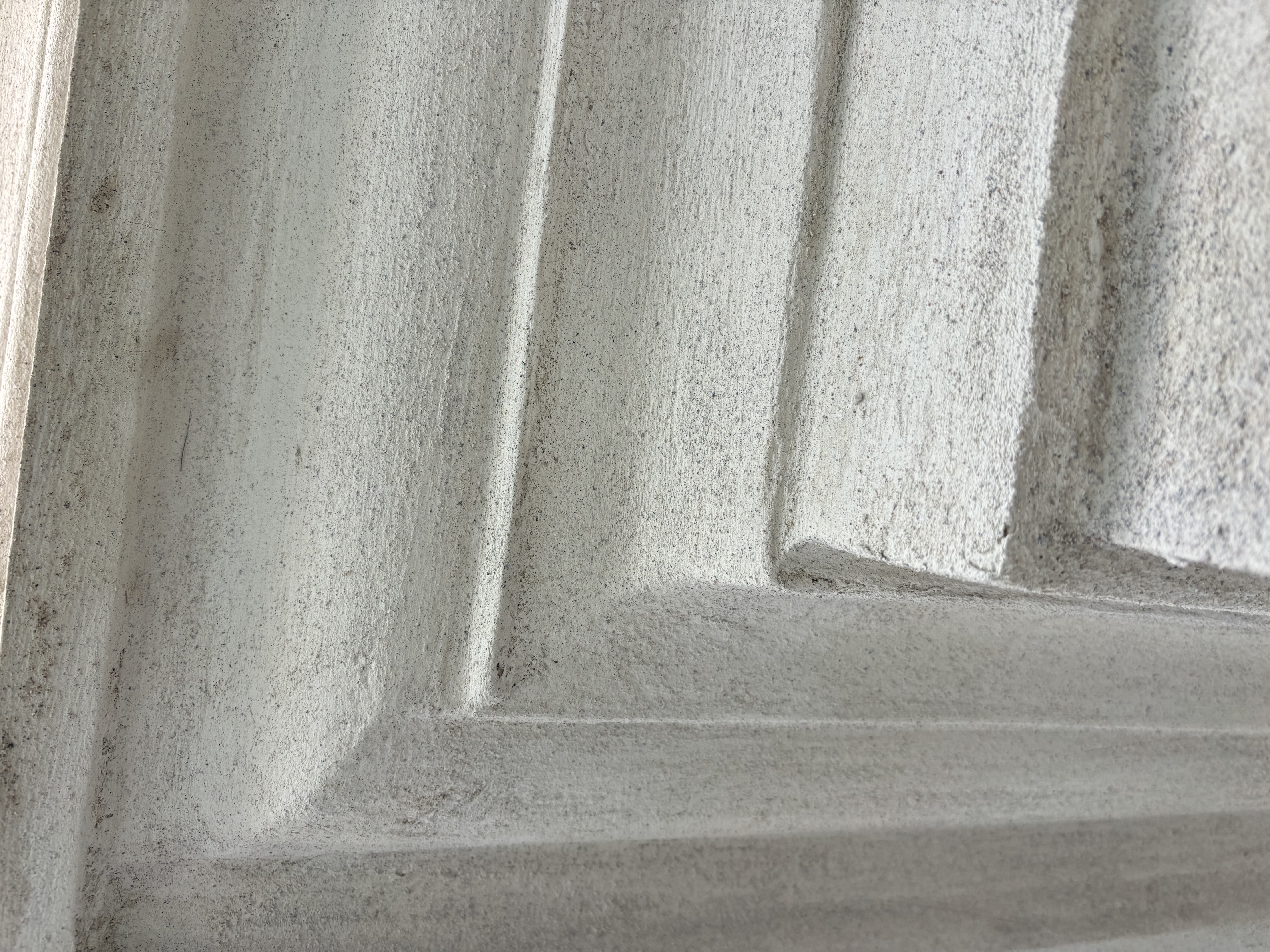

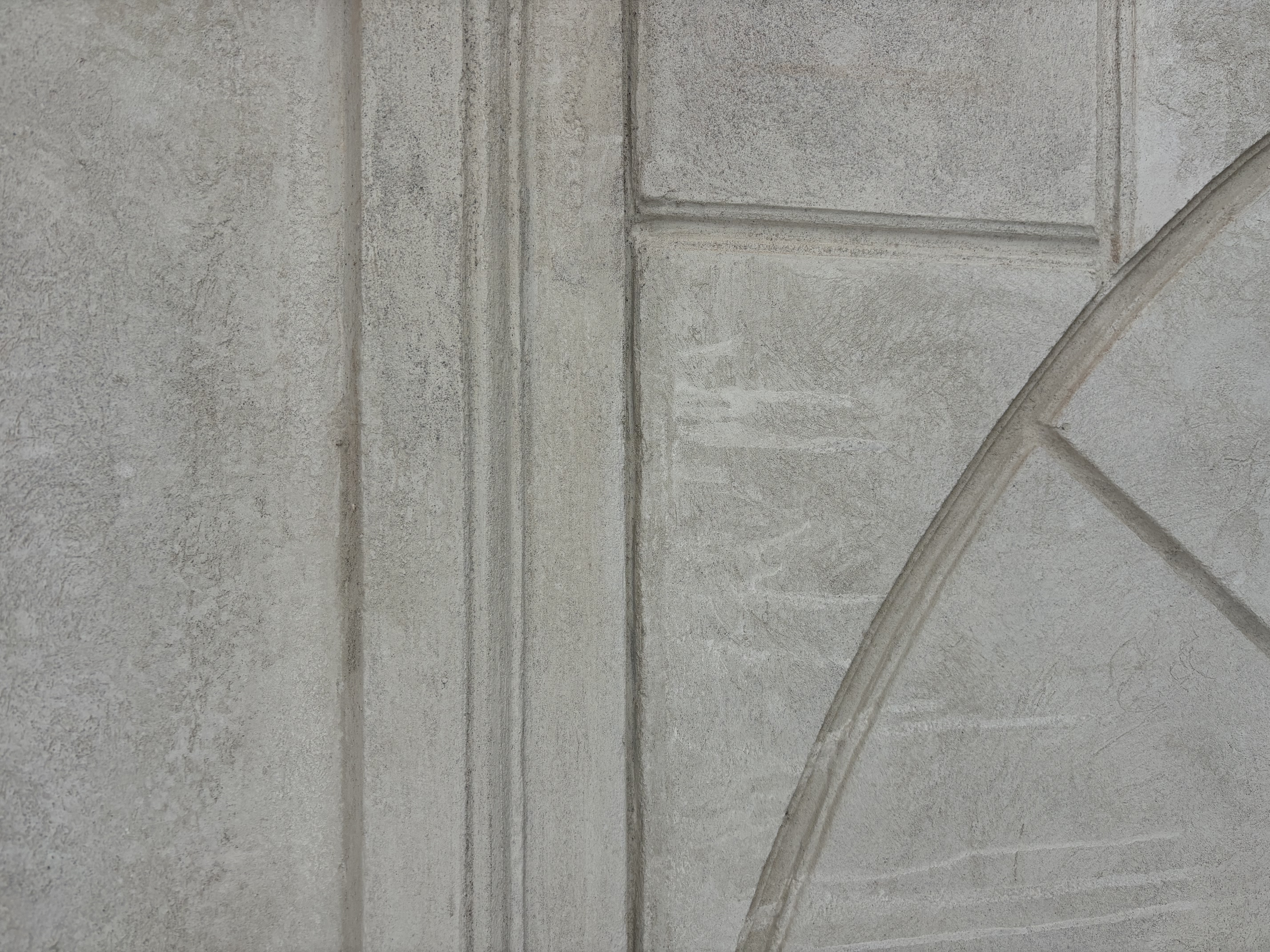

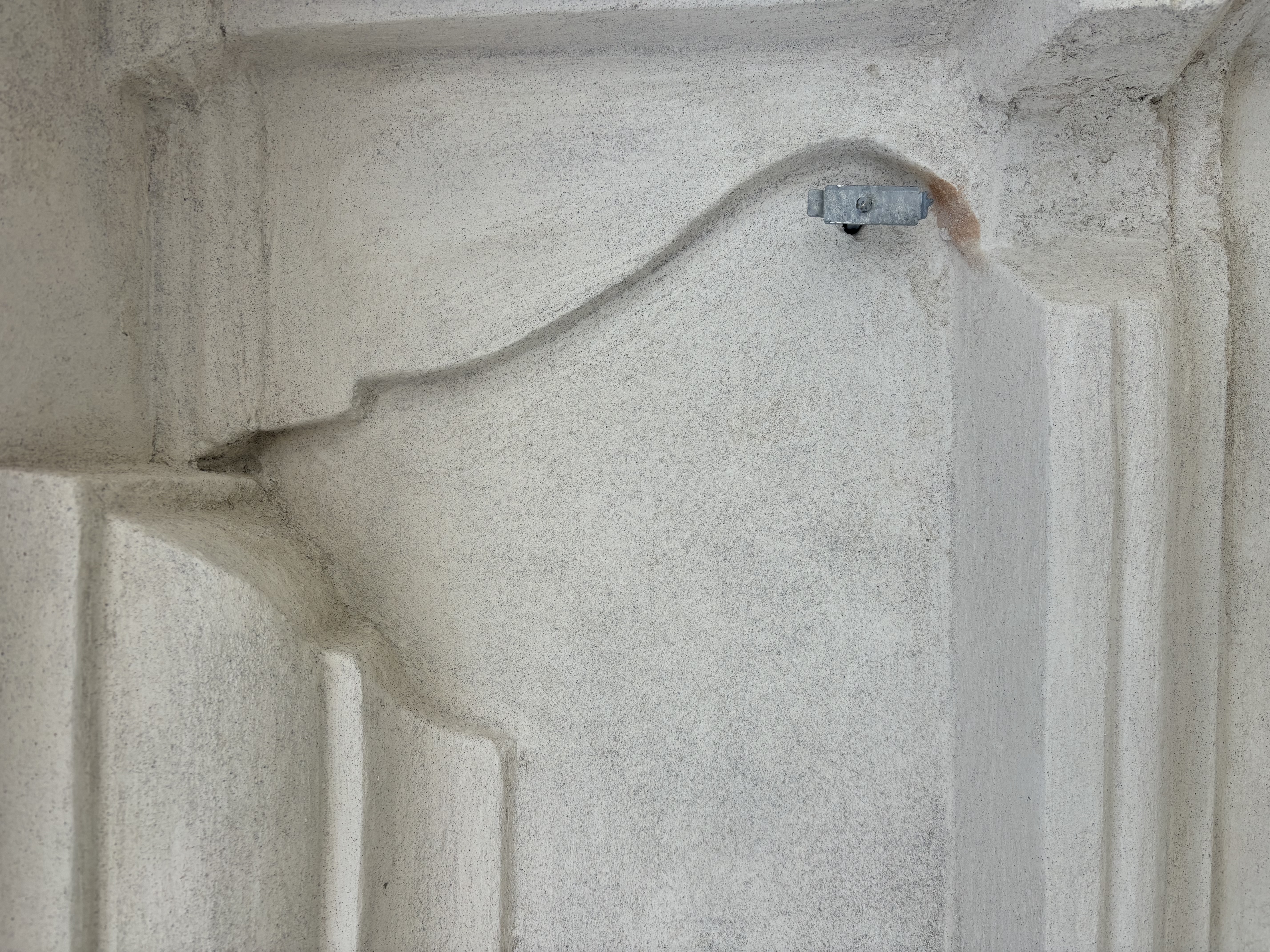

01. Provyta Maj 2024. Stringens i listverk och fasadornament.

02. Efter blästring och nedknackning av befintlig fasadputs.

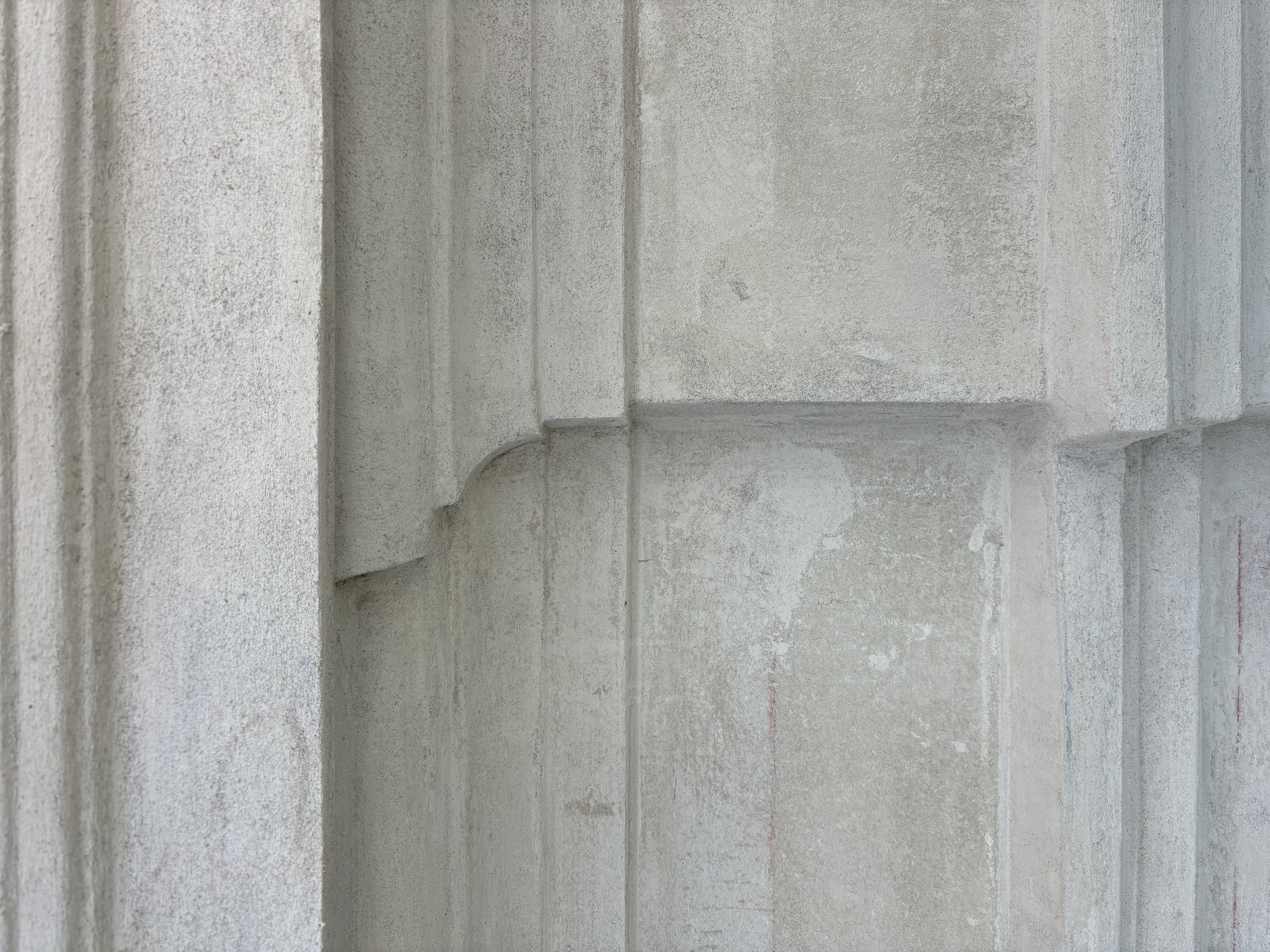

07. Provyta & avfärgning juni 2024. Listverk och stringsgrad.

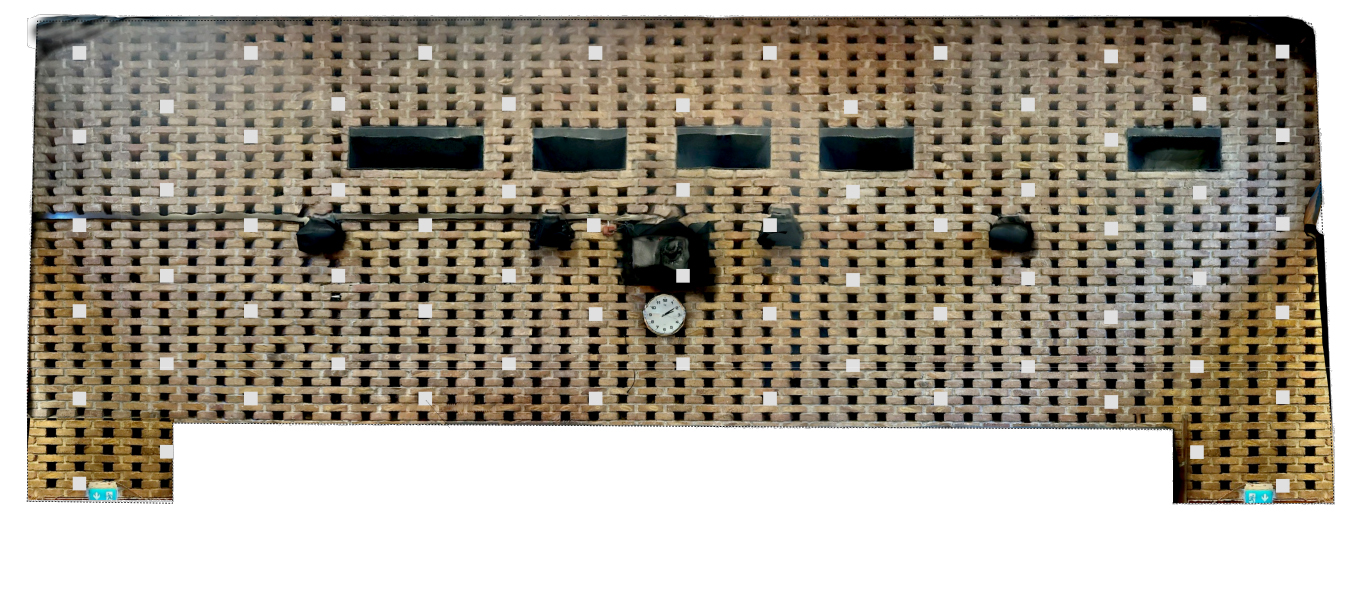

Uppmätningar
Omfattningar, utsmyckningar och fasadlister m.m dokumenteras innan arbetet påbörjas för att mallar och verktyg för listdragningmm ska kunna
tillverkas för utförandet.

Skador

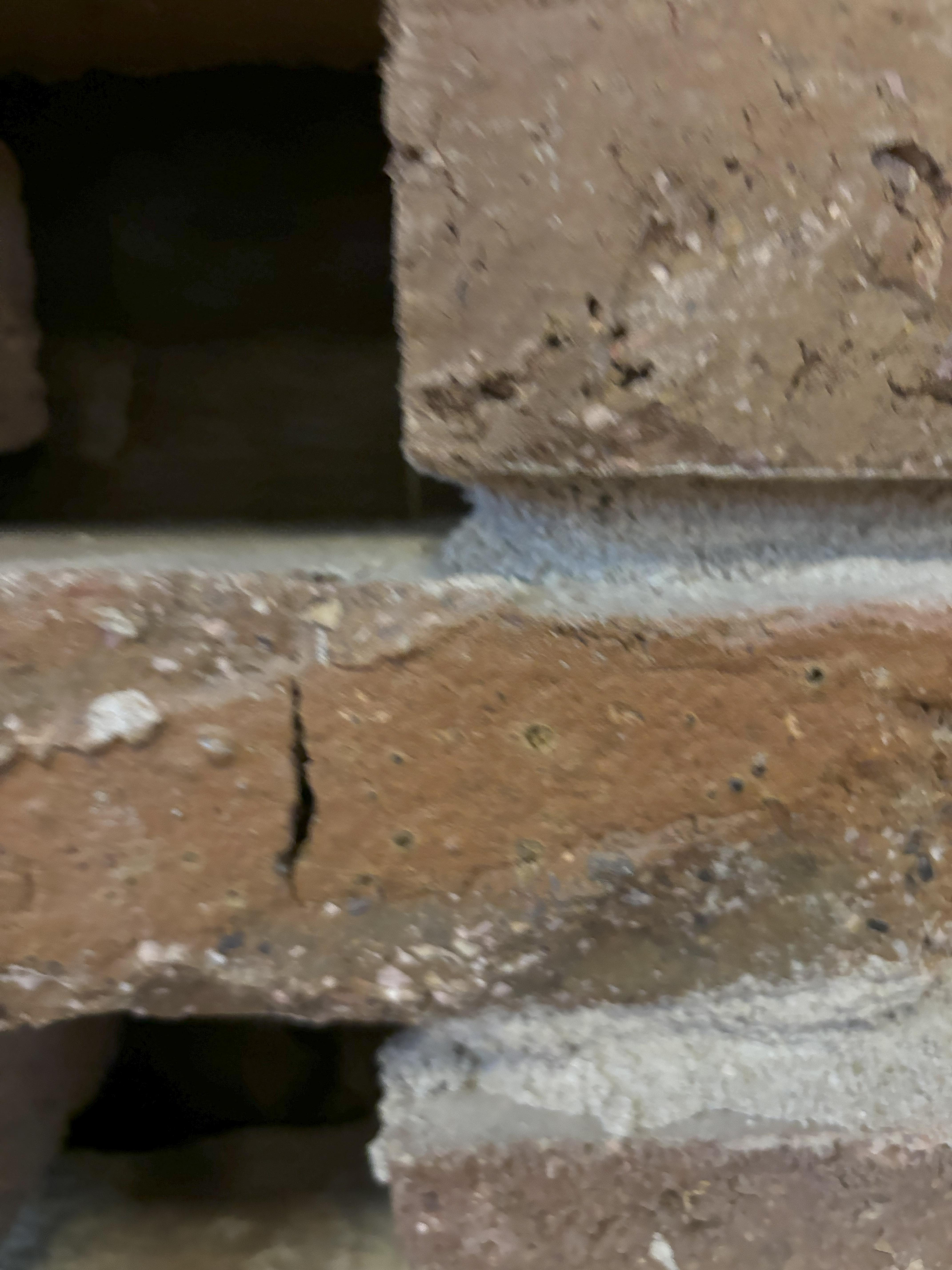

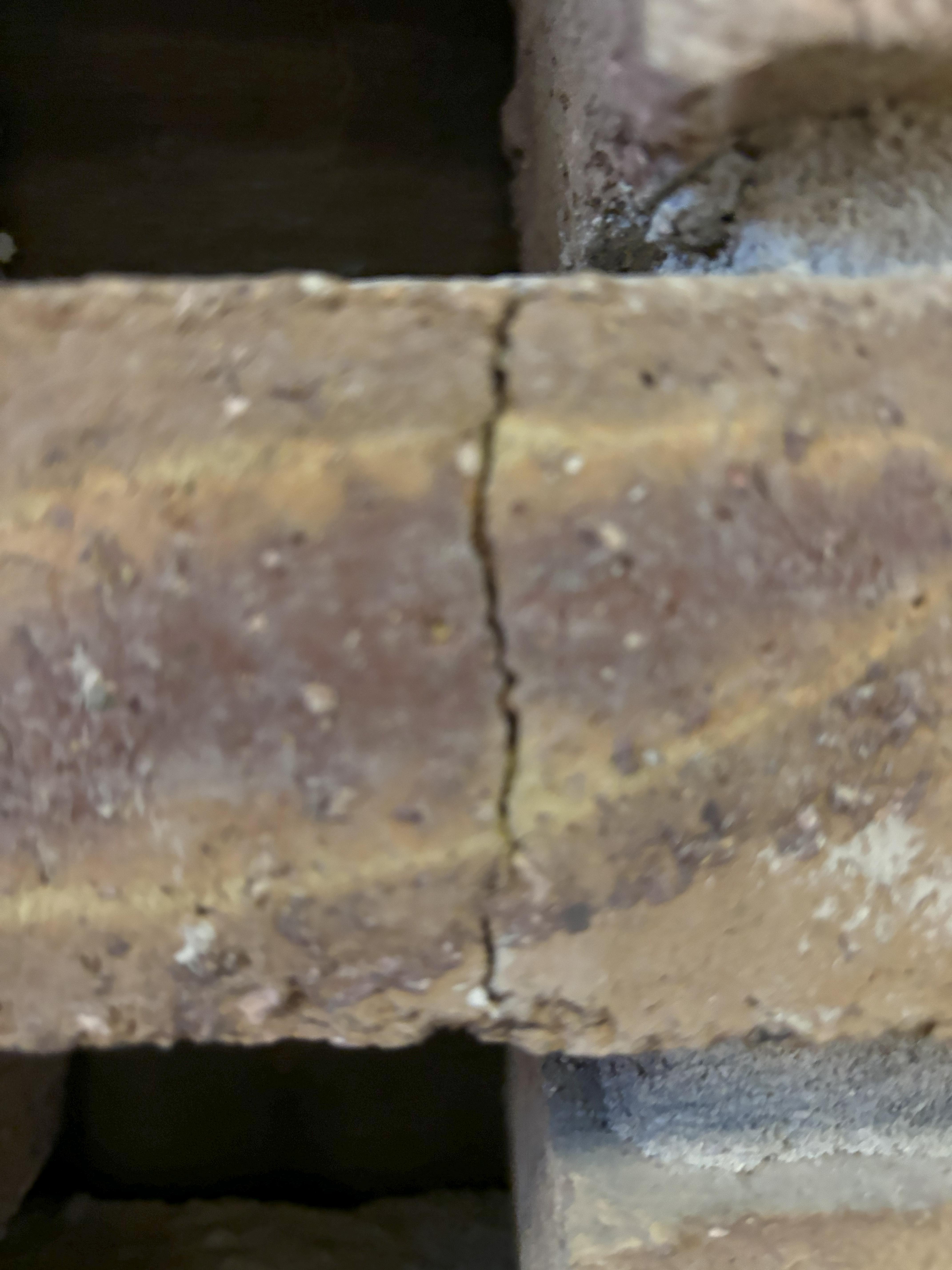

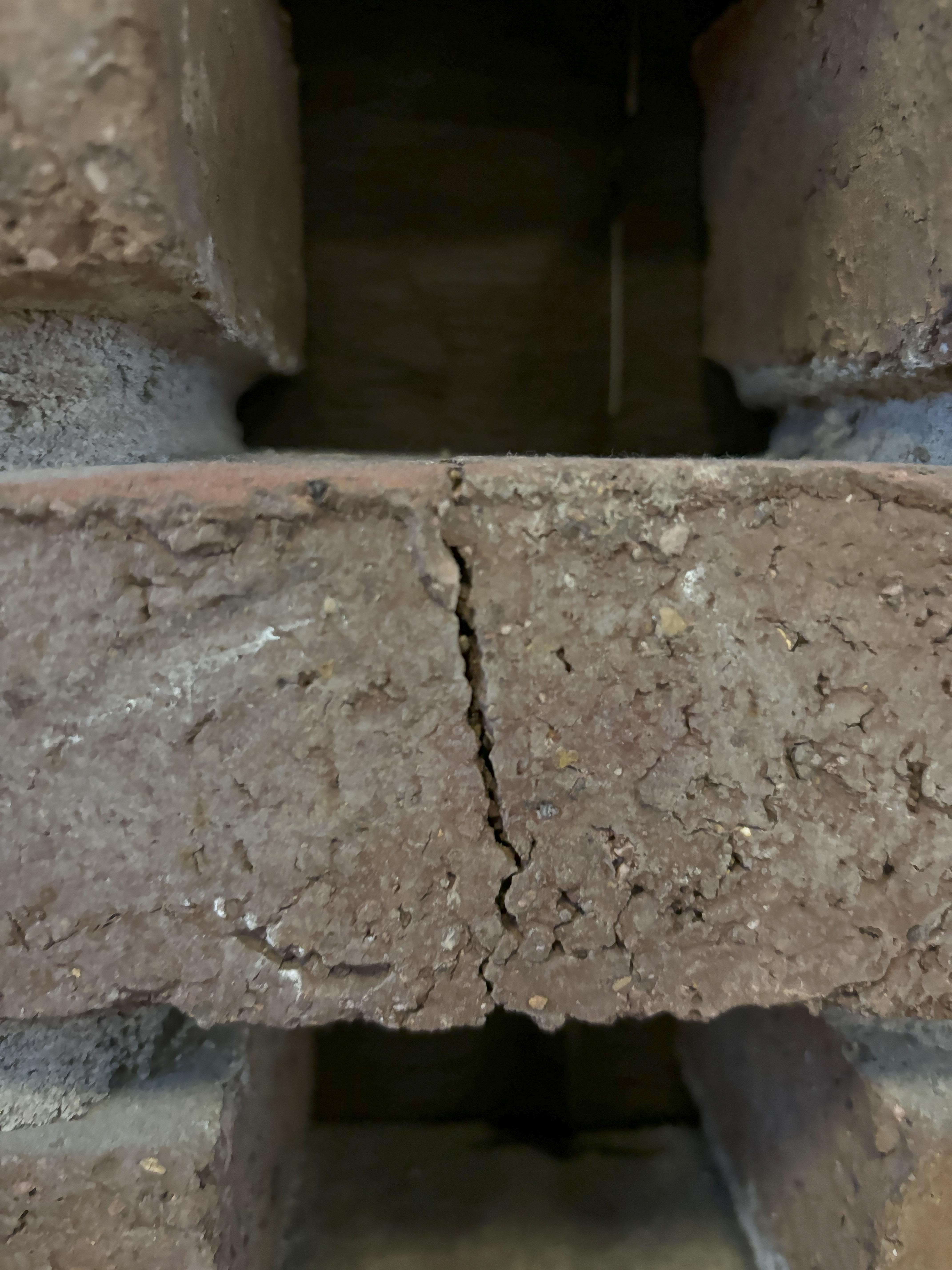

Frosskadat, lossfruset och defekt murtegel utbytes. Teglets form anpassas genom behuggning och profilering till motsvarande enheter.

Nedknackning
Befintlig kalkfärg och ytputs på fasader blästras till minst 10 mm djup. Skadade delar av befintlig puts nedknackas helt intill teglet(putsbärare).

Referensytor
4 st referensytor redovisas med mått 2 m 2 m. Proverna bedömas av Draken Arkitektur.












Lötsjö kapell

Sundbyberg församling
Invändig och utvändig renovering med komplettering av fast inredning.  Utredning av tillgänlig och värdig entré .Uppdrag utfört av Draken Arkitektur under 2022-2024





Grillska huset

Gamla Stan

Under flera årtionden, då detta 1600-talshus ägdes av Stockholms Stadsmission, ritade vi diverse ombyggnader och renoveringar av bl.a. restaurangen, festvåningen, brödboden och Stadsmissionens kontor.













Nacka Södra kyrkogård

Nacka församling

Ytksiktsrenovering av kapell.  Målerbeskrivning och antikvariskt medverkan. Uppdrag utfört av Draken Arkitektur under 2024.

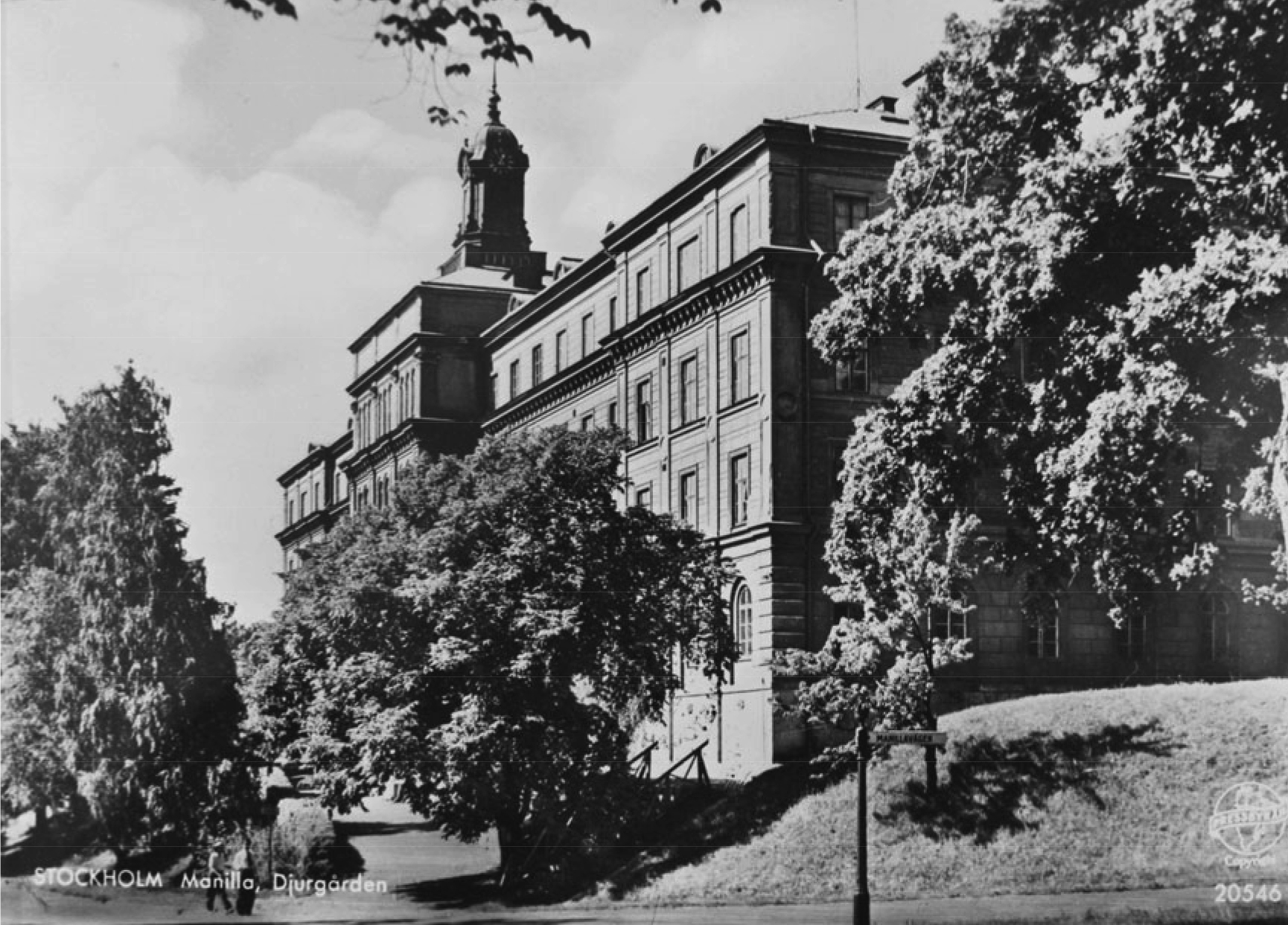

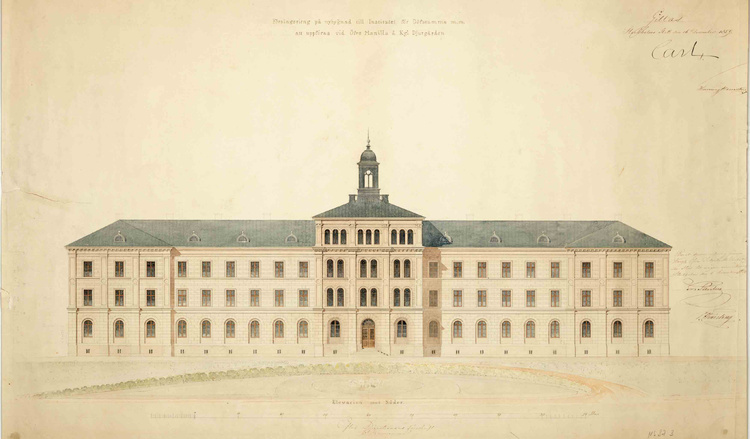

Manillaskolan år 1920

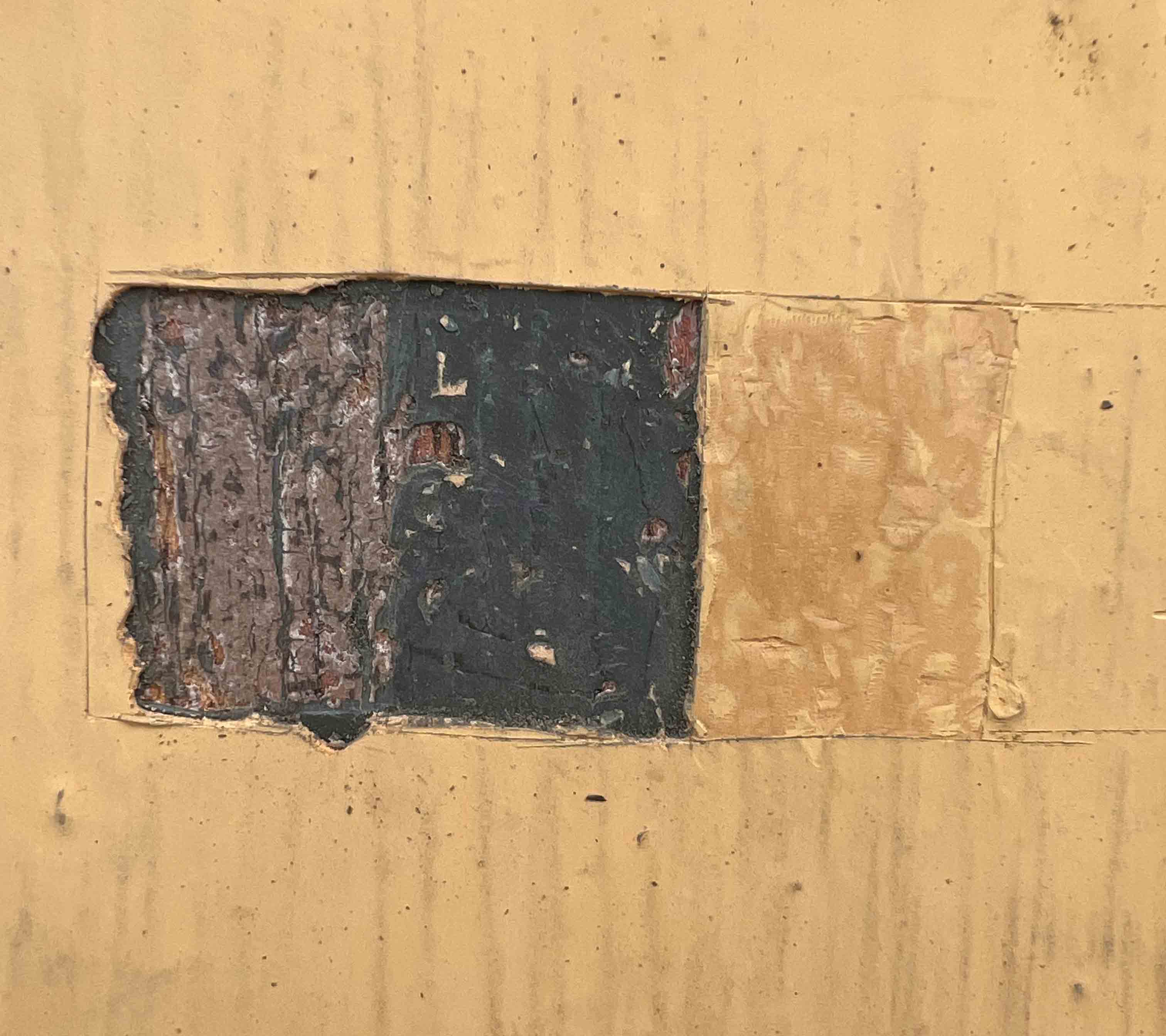

       Norska ambassaden: Kulörprover & färgundersökning
Norge i Sverige: Draken arkitektur medverkar i boken. Läs mer här.

011. Skisser av ursprungsarkitekt Knut Knutsen



Svenska
Läkarsällskapets hus

Stockholm

Utredningar om takuppbyggnad m.m med för blåklassad fastighet med mycket väl bevarade interiörer.




.

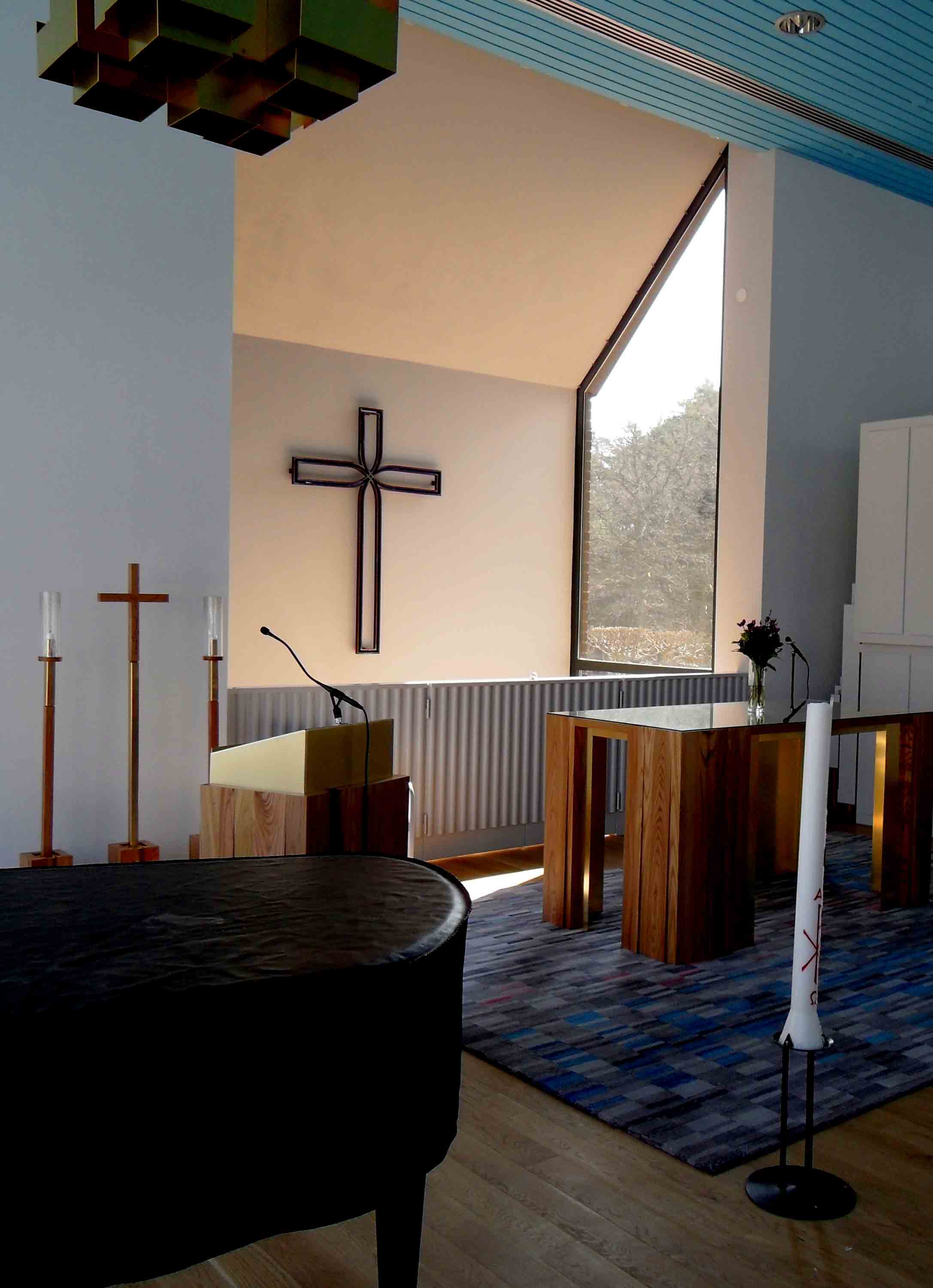

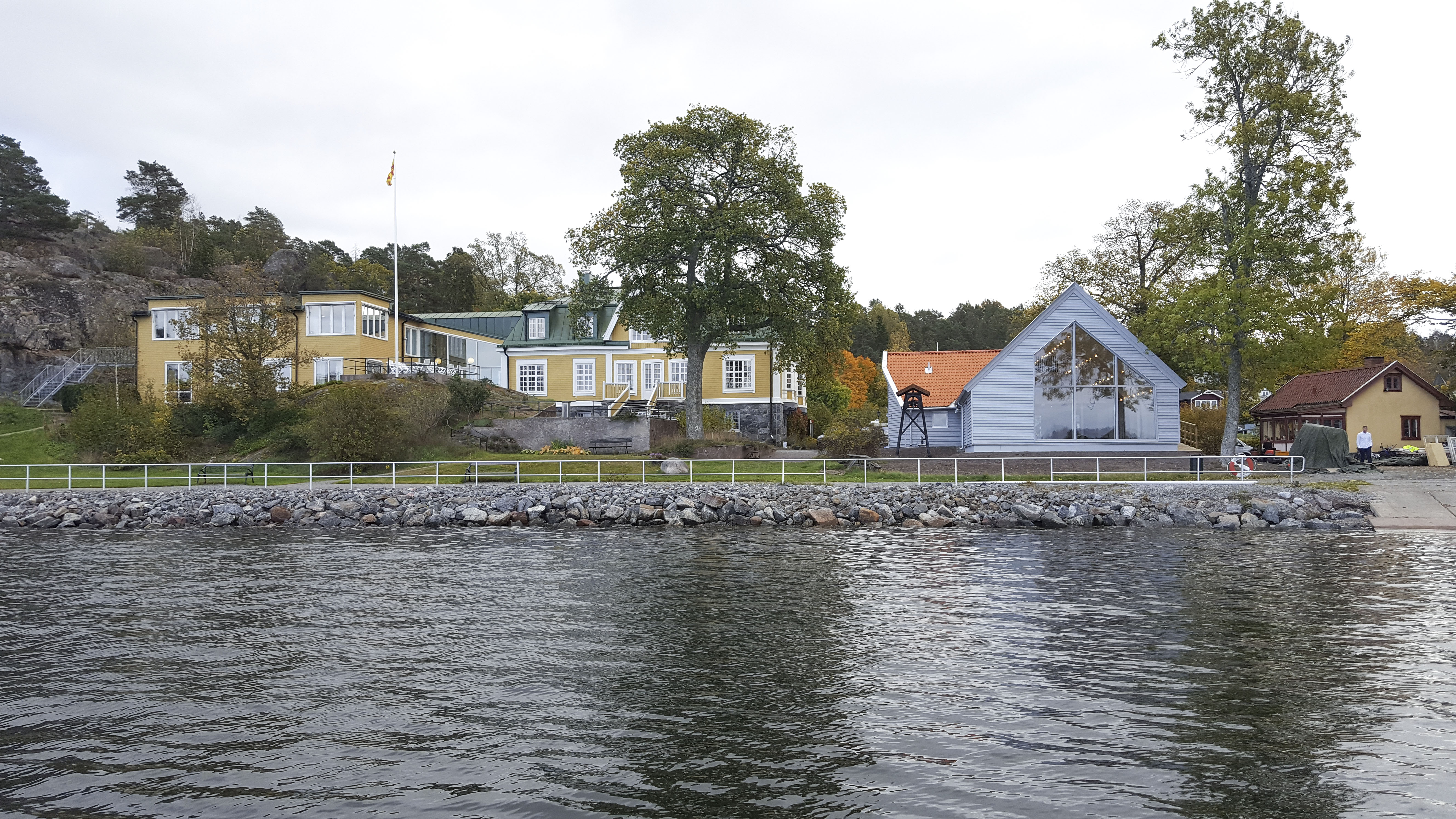

Sjölidens kapell

Värmdö församling

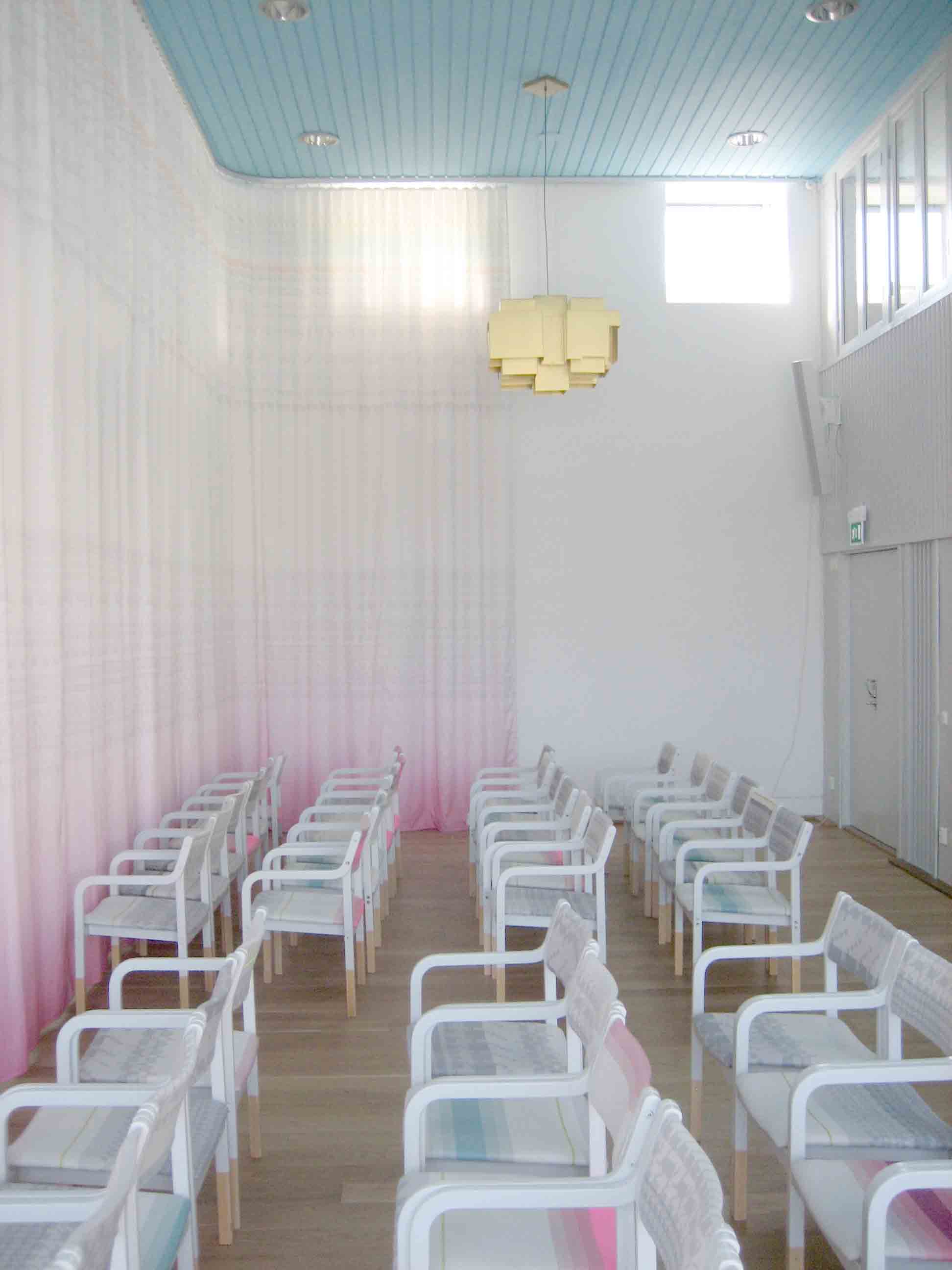

2017 vann vi en inbjuden tävling för nytt kapell i Hemmesta, Värmdö församling. Istället för att riva det äldre kapellet från 1979 och ersätta det med en nybyggnad  ritade vi en om- och tillbyggnad. Församlingen fick ett kapell med fantastisk akustik med Torsbyfjärden som fond istället för altartavla. Det nygamla kapellet rymmer dubbelt så många besökare.

Projektet genomfördes 2017-18.


02

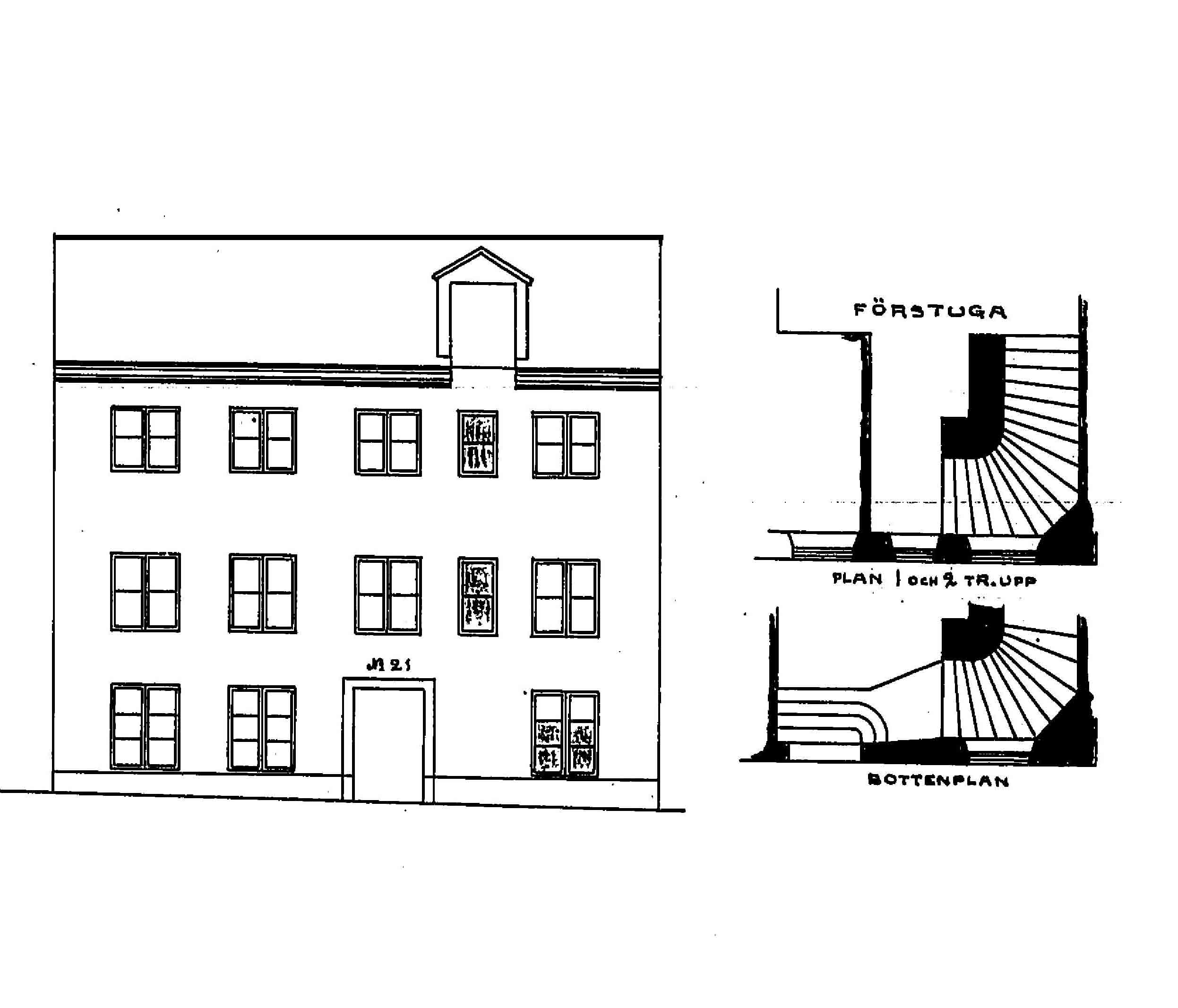

Kv. Perseus 4.
Gamla Stan.

Antikvarisk konsekvensbeskrivning

Ombyggnad av lokeler och vindslägenhet








Brunmåla hästklinik

Täby

Hösten 2014 invigdes en stor anläggning för hästar som gör Brunmåla till en fullskalig veterinärklinik med operationsavdelning för dagkirurgi. Draken Arkitektur har utformat den nya byggnaden och skapat en anläggning för det allra bästa inom modern hästvård.

Länk










                   05.

02.

03.







04.











Återbruksorangeri, Gamla Uppsala

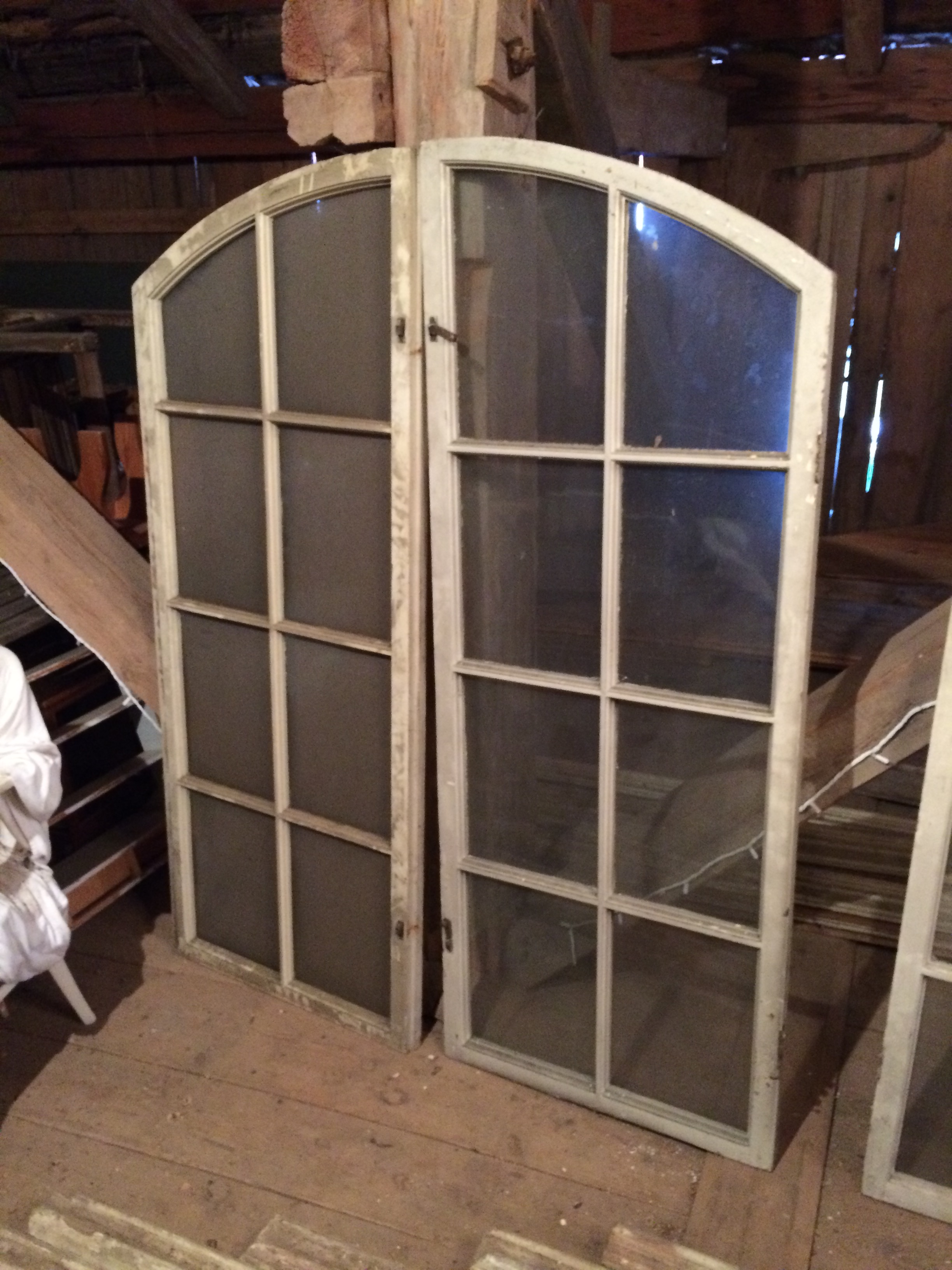

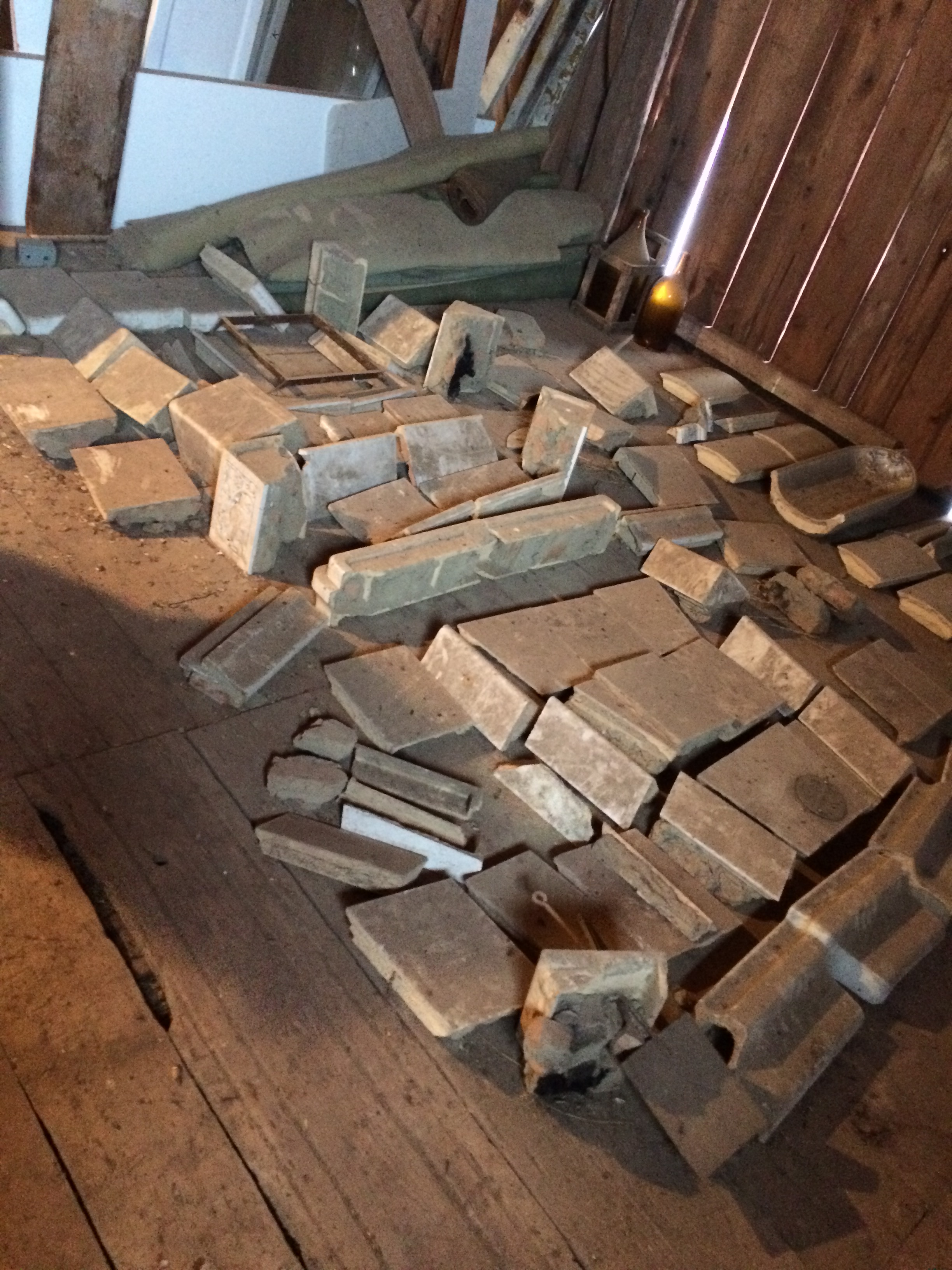

Huset byggdes med hundra år gamla fönster som bevarats efter en riven industribyggnad. Fönstrens former och antal styrde gestaltningen. Även en kakelugn och golvtegel återanvändes.

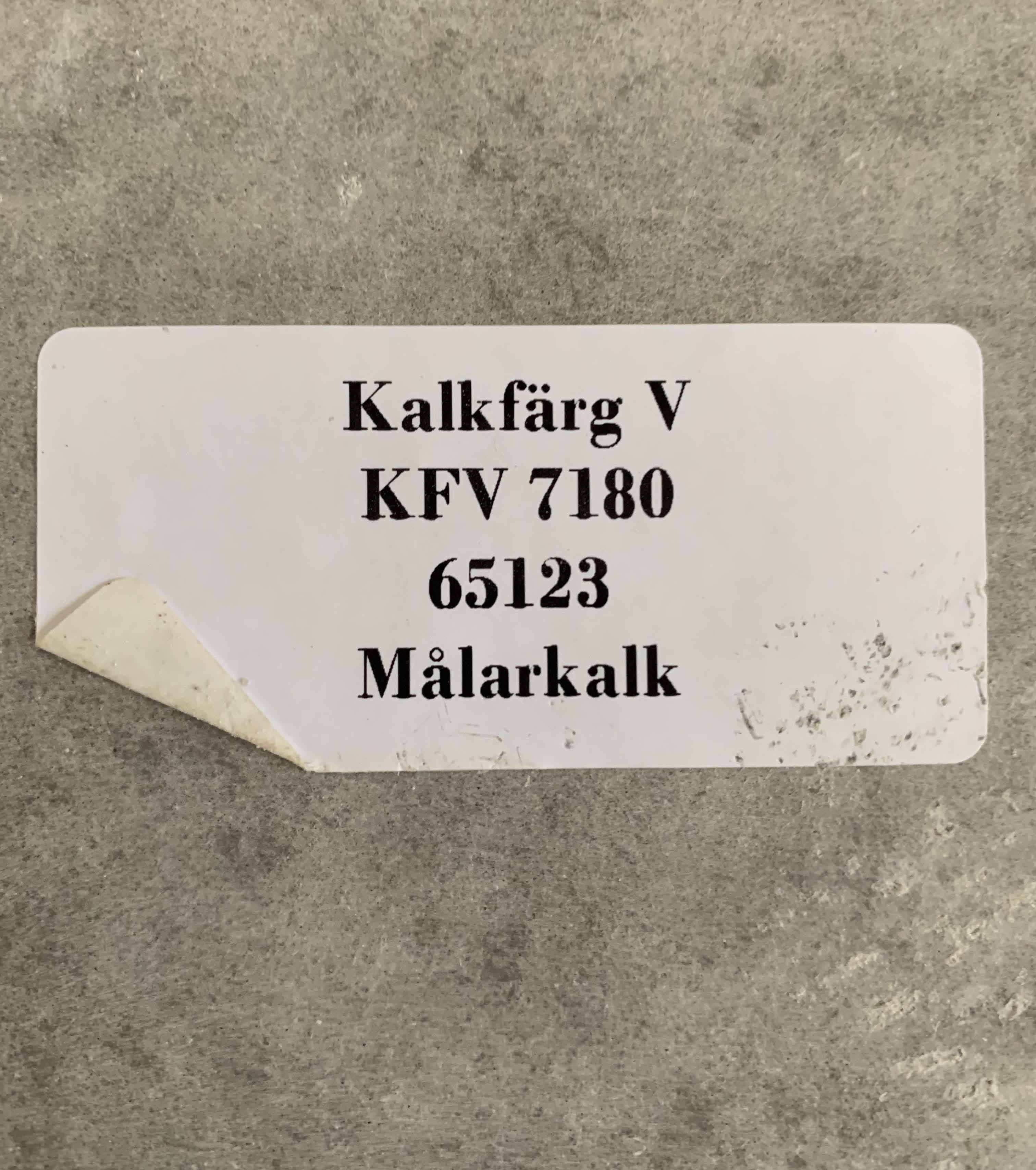

Helenborgsgatan

Fasad och fönsterrenovering

Kvarteret Skruven 5 byggdes under 1910-talet och ritades av arkitekterna Morssing & Höög. Bygglov lämnades in 1912 & 1913 och det troliga är att huset byggdes kort därefter. Utformningen var enkel med symmetriskt placerade fönster och få diskret artikulerade detaljer i fasaden mot gatan; Försänkta rundbågiga fält mot Heleneborgsgatan, portomfattning, trappande taklister och en slät list som markerade sockelvåningen.

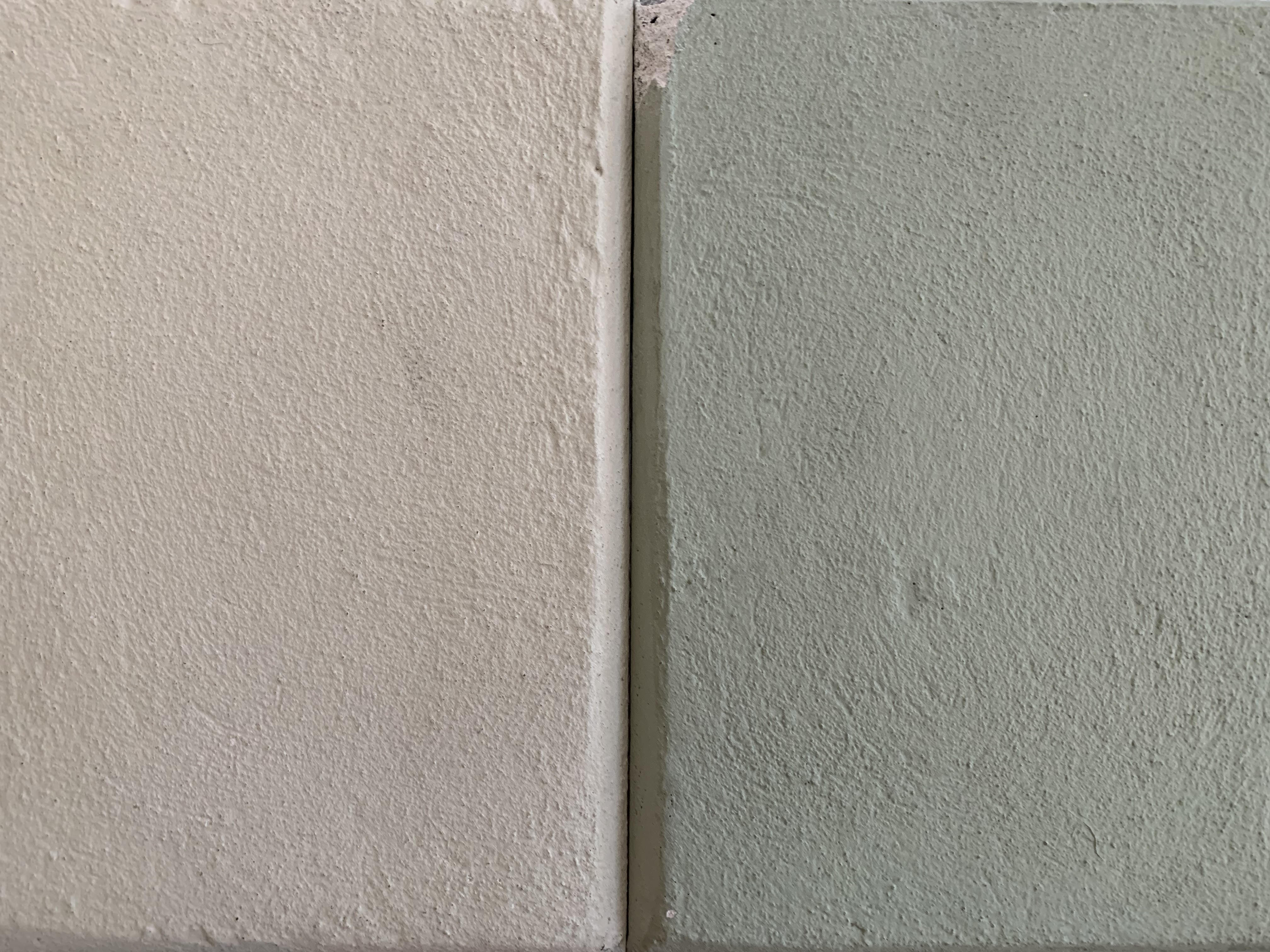

Intentionen med fasadrenoveringen är att skapa tidstypiska uttryck i detaljer som en gång utmärkte huset när det byggdes. Den grova spritputsen kommer ersättas med slätputs för att framhäva de försänkta rundbågiga fälten. Den gröna kulören kommer ersättas med en gröngrå mot gatan och gårdsfasaderna får en ljus kulör i beigegula toner. Samtliga fönster får nya smäckra snickeritillverkade 1+1 fönster med profiler från förlagorna i de ursprungliga trapphusfönsterna. Instickmonterade fönsterna med ursprunglig karm demomenteras helt och ersätts med nya fönster. Portar upprustas, renoveras och vissa får en ny utformning. De flesta nya fönster följer samma indelning som tidigare.


01






               02






        03














    04

Manillaskolan
Gymnastikbyggnaden

Gymnastikbyggnaden & Taxihuset

SFV Husarkitektuppdrag

01. Taxibyggnaden - gavel mot vägen

02. Färgundersökning

03. Gymnastikbyggnaden

04. Gymnasitikbyggnaden - skador

05.  Gymnasitikbyggnaden - skador



06. Ursprungsritningar.  Arkitekt: E. Jacobsson




            01.





            02.





03.
 04.                                                        05.

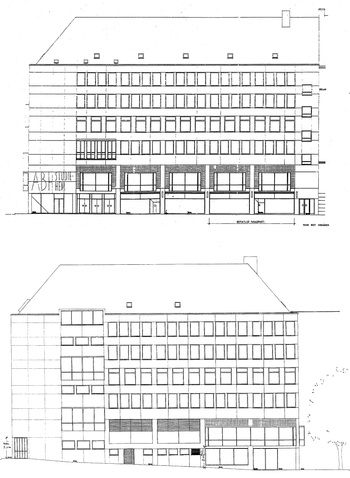

Sveavägen 98

SAC / Federativs förlagshus på Sveavägen

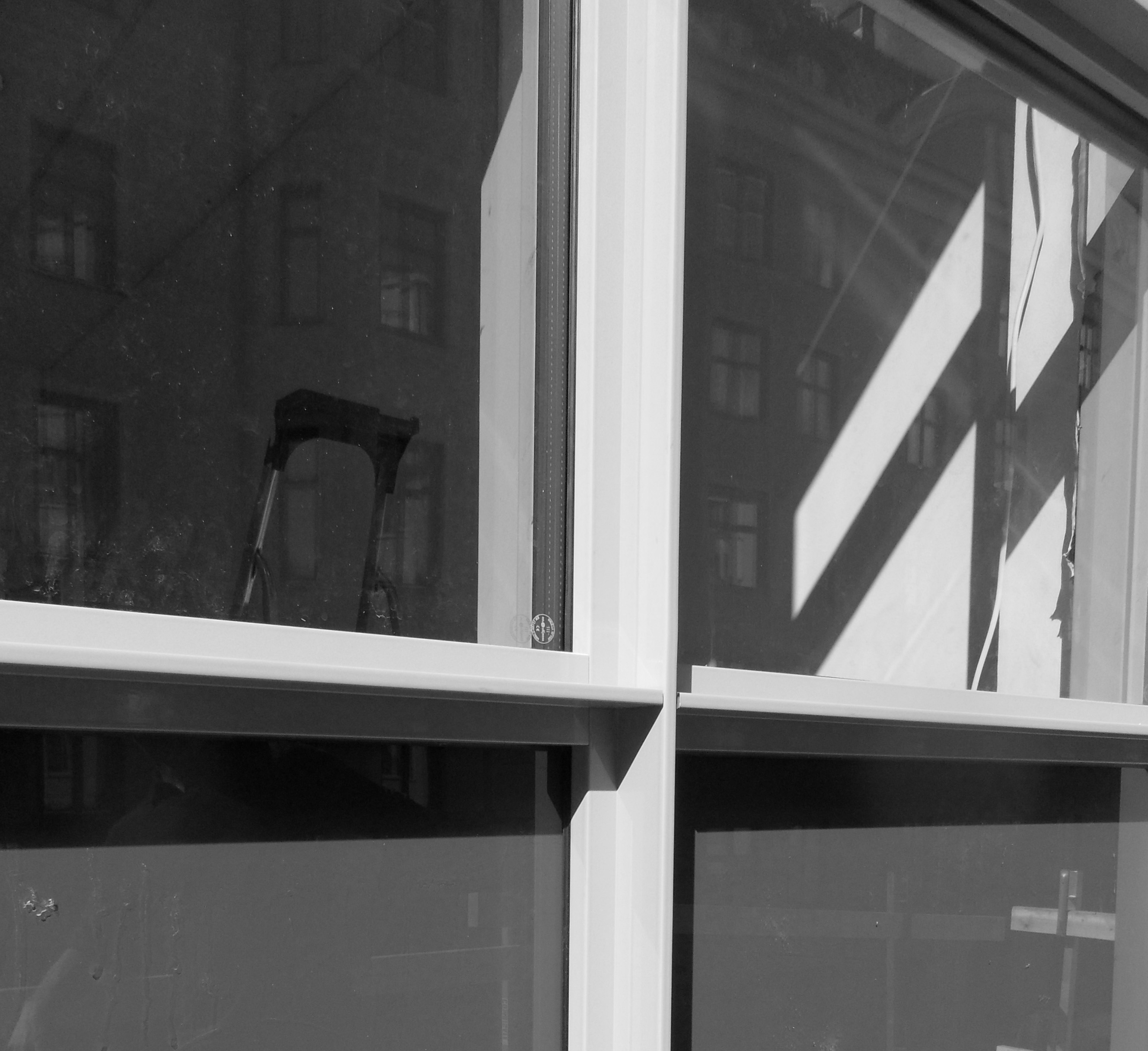

Detta hus byggdes ursprungligen som förlagshus, arkitekt Björn Hedvall. Här trycktes Stig Dagermans ”Dagsedlar” i tidningen Arbetaren. Vi har ansvarat för flera invändiga ombyggnader och även en restaurering av fasadglaspartierna mot Sveavägen.




04.



        01.


        02.









        03.






01

02.

03.



06.

05.

04.



Fisksätra kyrka och Guds hus.

Nacka församling


Vi har jobbat med Nacka församling sedan 2010. Fisksätra kyrka har byggts om i etapper; först Källans Råd och stödcenter i nedre planet och sedan kyrkorummet. Detta byggdes om dels för att få ett mer flexibla lokaler och dels för att kunna dela kyrkorummet med den katolska församlingen.

Svenska kyrkan, katolikerna och en av Fisksätras muslimska församlingar driver tillsammans det interreligiösa fredsprojektet Guds hus. Vi har hjälpt dem med en ny detaljplan som är anpassad för en framtida utbyggnad: en moské ska kopplas till kyrkan med ett gemensamt entrérum emellan.  Vi har även stöttat insamlingen med illustrationer och visualiseringar.

https://gudshus.se/byggnaden/




07.

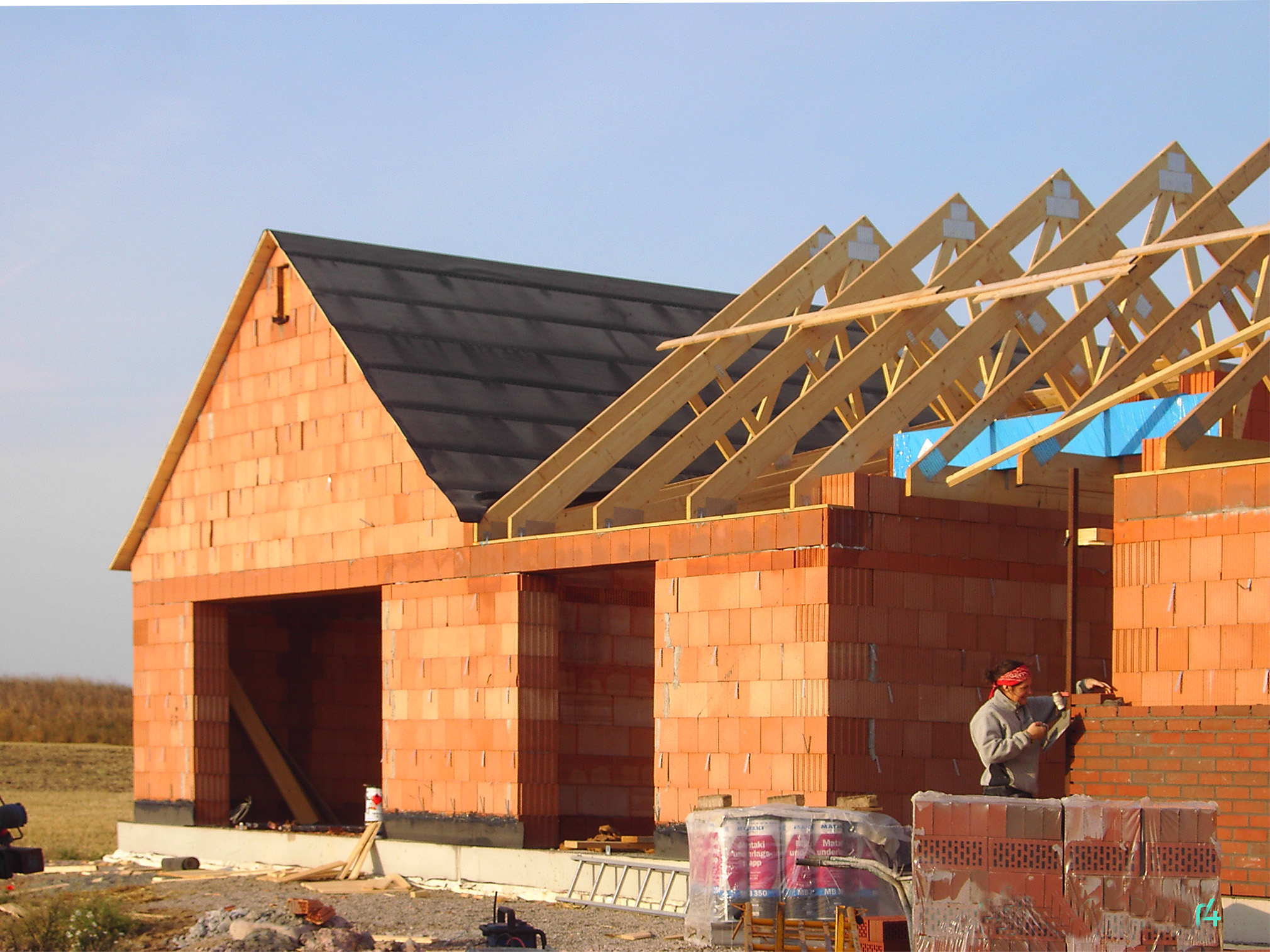

Privatbostad på Österlen


Nybyggnad av enfamiljshus, murat med block av kanaltegel. Baserad på den traditionella skånegårdens planform. Moderna material för att stå emot det hårda klimatet.











03.

Berggruvan Större 42

Konservering & trapphusrenovering

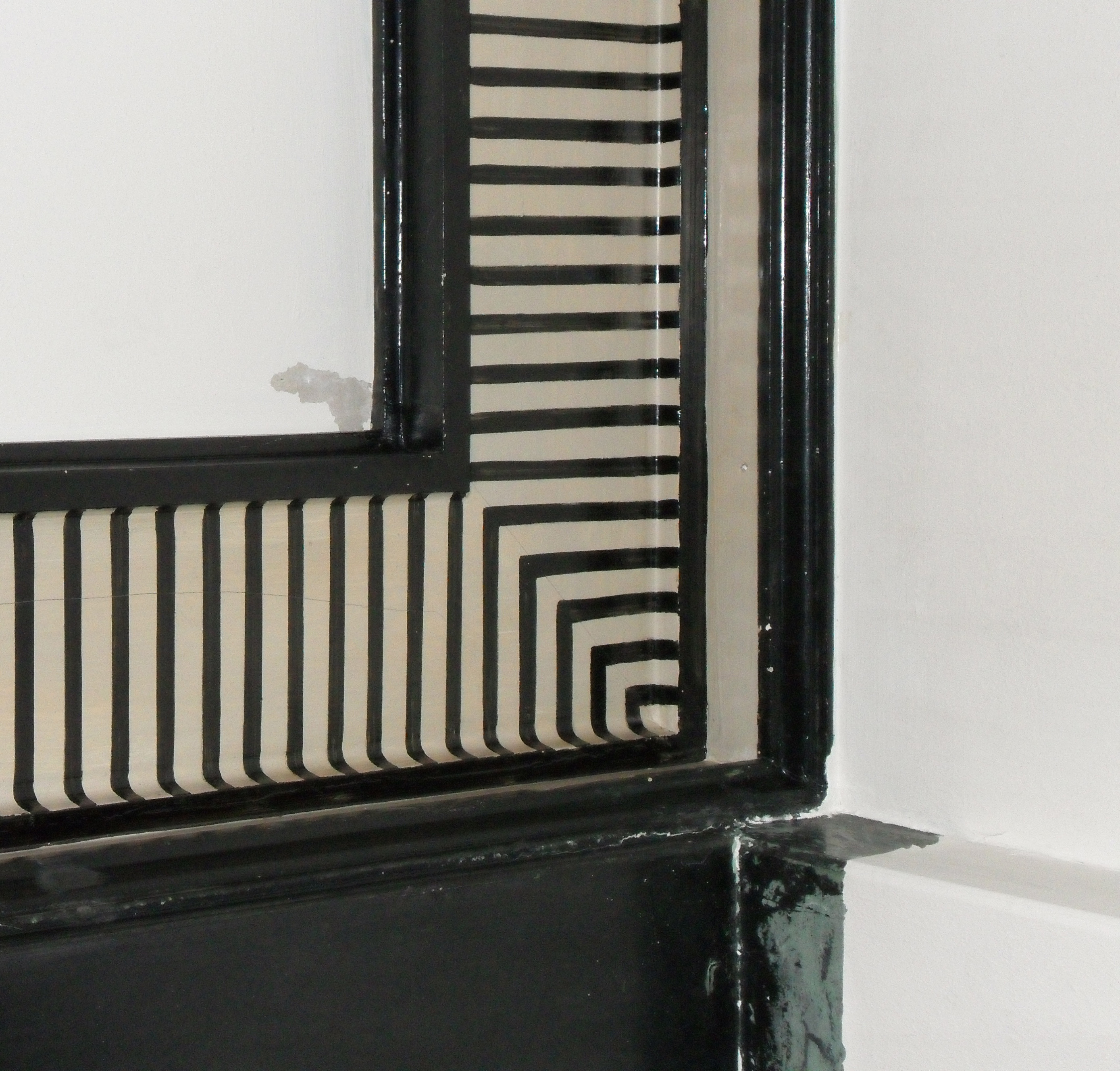

Trapphusrenovering: Befintliga entréportar renoverades och kalkstensbeläggning på golv och trappor reparerades utan slipning. Väggar och tak måladess om med ny färgsättning, samt konserveringsåtgärder på väggmålerier.






01.

02.




06.






Flerbostadshus i Solna


Två flerbostadshus, från 1940- respektive 50-talen. Vi ansvarade för invändig ROT-renovering och utvändig renovering/restaurering av fasader, fönster och balkonger. Folkhemsmodernism, behandlad med respekt.








03B.





01.

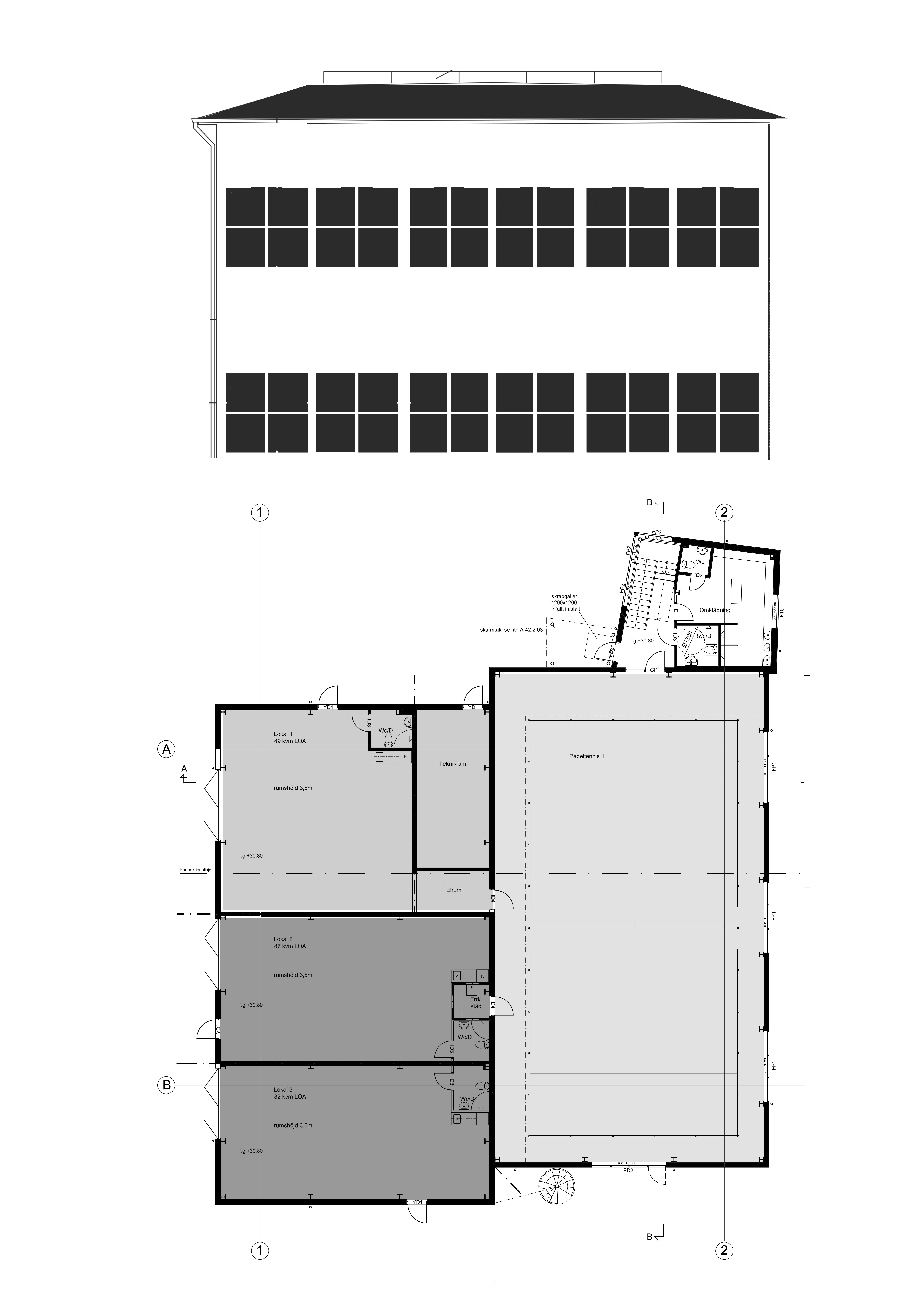

Padelhall

Salem

Padelhall för Salem Padel. En modern hallbyggnad med fasadelement. Träpanel och generösa fönsterband ger associationer till 1920- och 30-talens idrottsbyggnader.  Hur en låda kan förädlas till byggnad.








































Stora Essingen

Flerbostadshus.  Stockholm

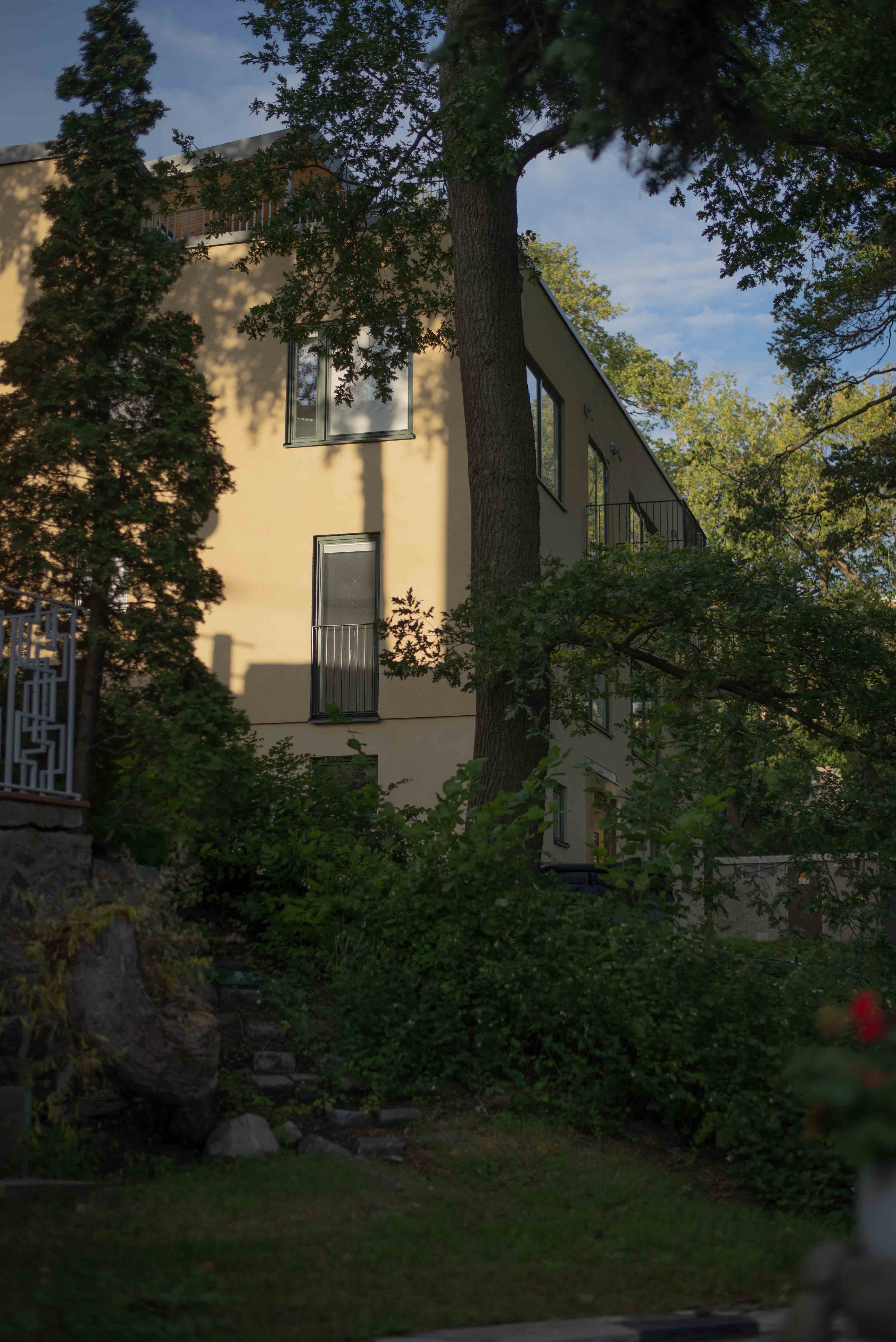

Tvåfamiljshus på Stora Essingen

På en kraftigt kuperad tomt med en fyrahundra år gammal ek i mitten ritade vi ett parhus med takterrass. Entrésidan mot gatan i norr gestaltades i ganska strikt funkisinspirerad stil för att ansluta naturligt till övriga hus längs gatan. Trädgårdsfasaderna gavs ett friare uttryck i samspel med eken, några tallar och den branta naturtomten.

För att spara så mycket som möjligt av naturtomten placerades bilparkering i souterrängplan. Takterrasserna kom till av samma anledning.
